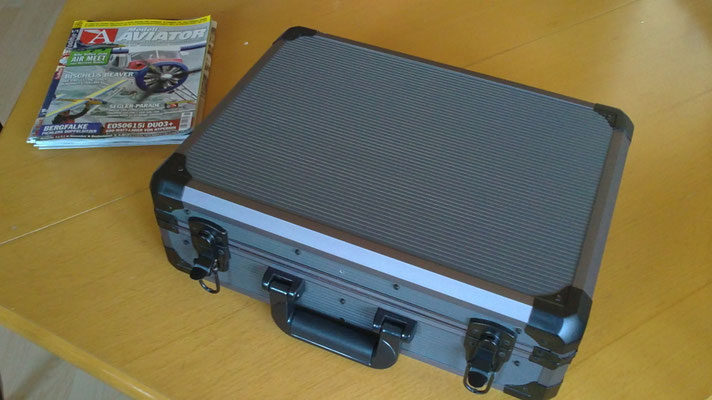

Für meinen Einsatz in Punkto FPV Flug hatte ich mir einen Koffer gebaut, der alle erforderliche Komponenten wie Video-Sender, Spannungsregler, Bildschirm, Spannungsanzeige, Lautsprecher, etc...beinhalten sollte.
Da ich es vermeiden wollte, am Flugfeld mit Kabeln zu hantieren ,
mit Kabelbinder oder Kreppband zu fixieren und eine halbe Stunde lang das ganze Gedrödel anzuschließen, wollte ich eine kompakte Einheit schaffen, mit der ich flexibel aber überall technisch voll
ausgestattet bin.
Zum Video-Fliegen reicht nur der kleine Empfänger mit einem Verbindungskabel zur Video-Brille.
Der Koffer dient nur zur Möglichkeit, dass ich irgendwo hin anreise und vorort Alles bei mir habe, was ich benötige. Zumal ich dann auch die Möglichkeit habe, zusätzlich über den eingebauten Videoschirm für externe Zuseher das Bild zu übertragen.

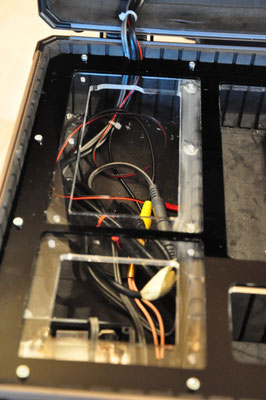

Nun reicht es ja nicht, nur den Monitor einzubauen und dann unter der Abdeckung mit Blockklemmen den Kabelsalat zu verdecken....
Durch die tolle Hilfe von meinem Modellbaukollegen ( ...Hier ein Dank an dem Rudi..!!) konnte ich die Abdeckungen aus 5mm schwarzen Plexiglas mit dem Laser schneiden und beschriften lassen....ohne Nacharbeiten!!

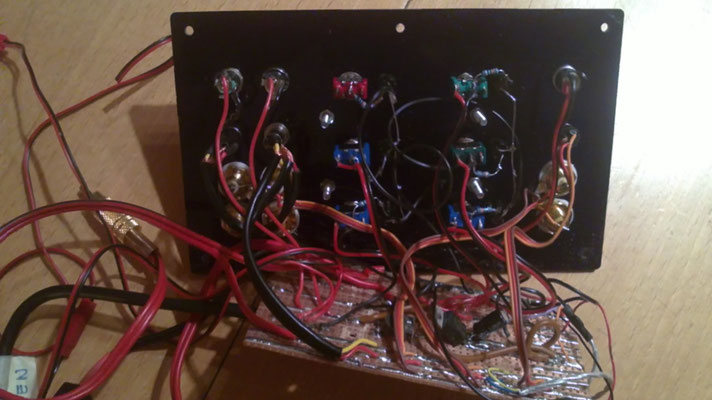

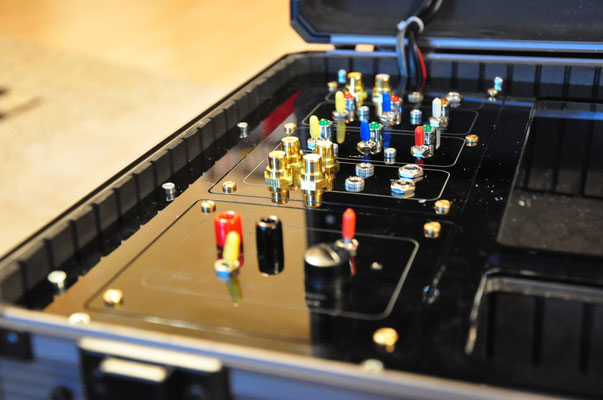

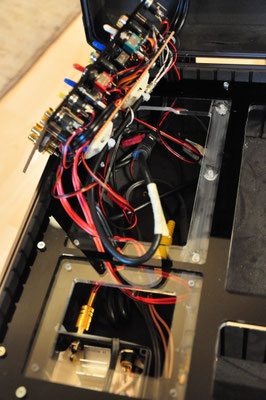

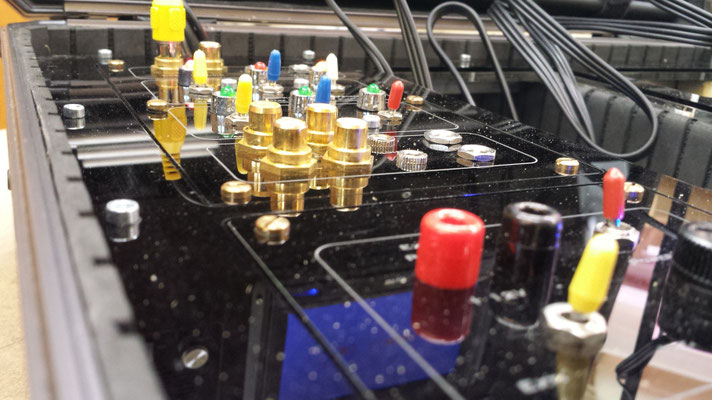

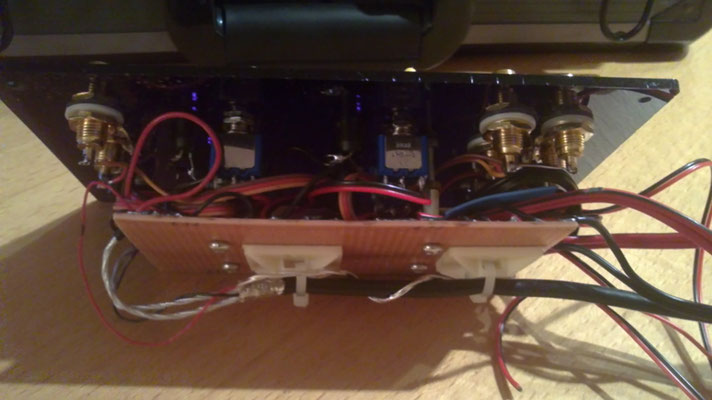

Dann kamen die Einbauten der Schalter und Stecker.........

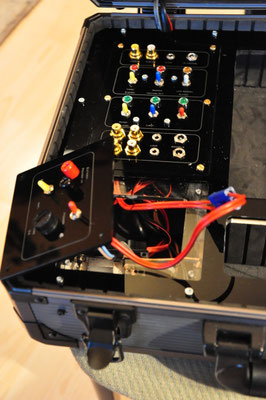

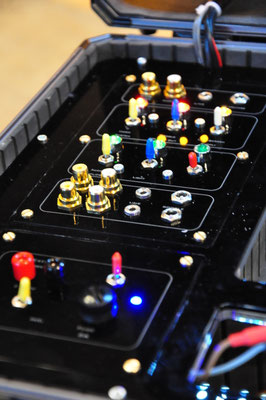

Der Koffer beinhaltet folgende Funktionen:
- Umschaltung zwischen interner ( 3S Lipo Akku) und externer Spannungsquelle;
-Hauptschalter und der Kontroll-Led;
-Kontrolle für Video-Spannungsversorgung;
-Spannungsversorgung für den Video-Screen;
-Spannung für die Video-Brille;
-Versorgung für den Audio Verstärker als auch die LED Beleuchtung.
Um auch unabhängig in Bezug auf Antennenhöhe zu sein, dachte ich mir die Funktion einer zusammensteckbaren Antennen-Stange aus.
Sie wurden auf eine Länge von ca. 40cm ( so, dasss sie gerade bequem
der Länge rein passen...) abgelängt und mit schwarzen Schrumpfschlauch überzogen ( reine Optik und nicht klappert..).
Im oberen Teil des Koffers untergebracht können sie ineinander
gesteckt werden.

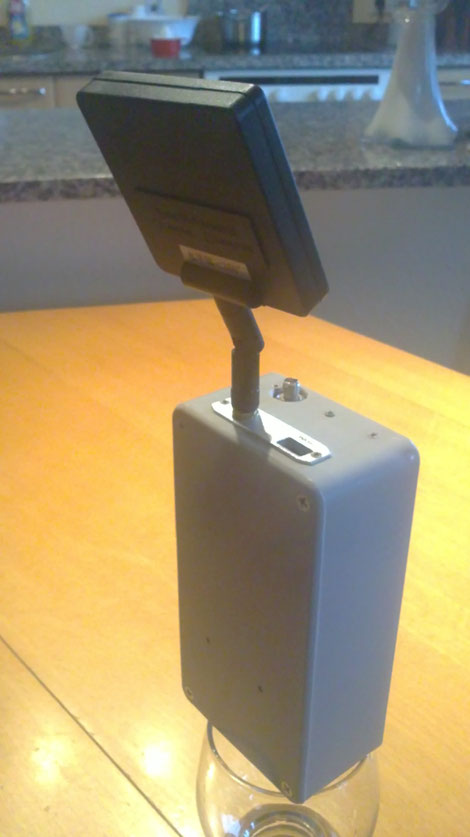

Obenauf sitzt dann der Empfänger-Teil, mit einem Kabel wird dann die Verbindung zwischen Empfänger und Koffer für Spannungsversorgung und Video zum Koffer erstellt.
Von da aus geht es dann mittels Kabel auf die Videobrille oder intern auf dem im Koffer eingebauten 7-Zoll-Bildschirm.

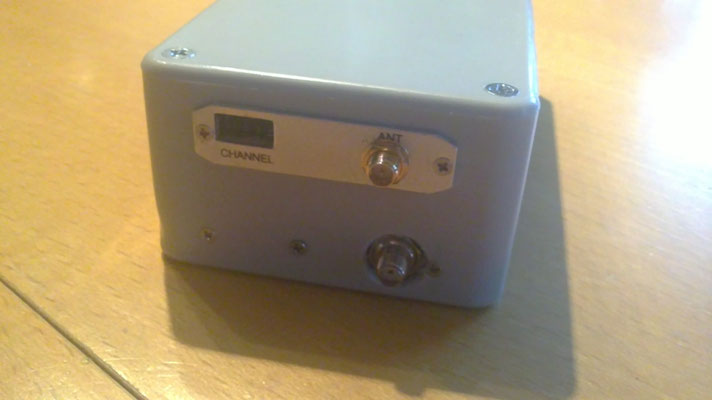

Der Videoempfänger kann sowohl für 2,4 als auch für 5,8Ghz verwendet werden, da die Box beide Empfänger beinhaltet und von außen mit einem Schalter ansteuerbar sind.
Das Loch auf der Unterseite zwischen den Video und Audio-Buchsen und dem Schalter dient zur Aufnahme der Antennenstange.

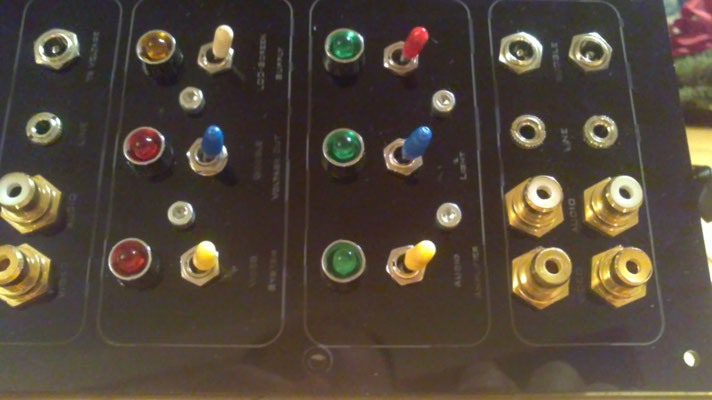

Auf der Oberseite befinden sich noch zwei Kontroll-Leds, die anzeigen, welche von beiden Systemen gerade aktiv geschalten ist.
Sende-Einheit...
Die ganze Einheit kann natürlich auch ohne Koffer betrieben werden. Dazu muss lediglich der Akku direkt unten in die Versorgungsbuchse angesteckt werden und die Video-Brille direkt an die Video Buchse.
Nimmt wenig Platz weg und ist sehr rasch einsetzbar, wenn man zB. mit einem Rucksack unterwegs ist, der Alles aufnehmen muss und nicht den ganzen Kram mit sich rumschleppen will.
Projekt KOFFER ist somit abgeschlossen und wir werden uns demnächst einem neuen Projekt widmen, dem Flugkörper........
